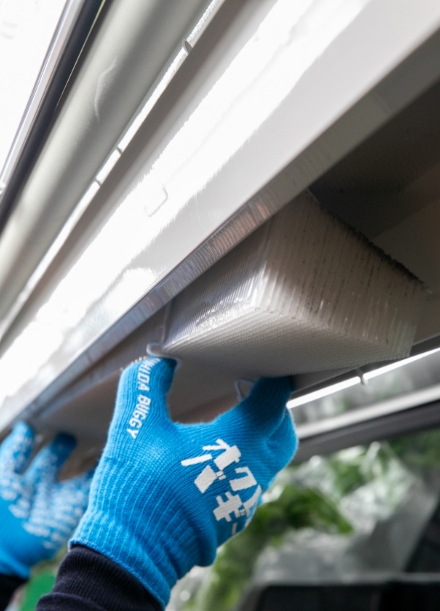

冷蔵ショーケースのハニカムを、
清潔に保つための防塵シート
ハニカム防塵シートは、冷蔵ショーケースの上部に設置されている「ハニカム部分」専用の清潔・清掃サポートシートです。
清掃が行き届きにくく、カビやホコリが溜まりやすいハニカムに取り付けることで、汚れの付着を抑え、清潔な状態を保ちやすくします。
専門的な清掃作業に頼らず、店舗スタッフの方でも簡単に交換できることを前提に設計されています。
の特長
FEATURES

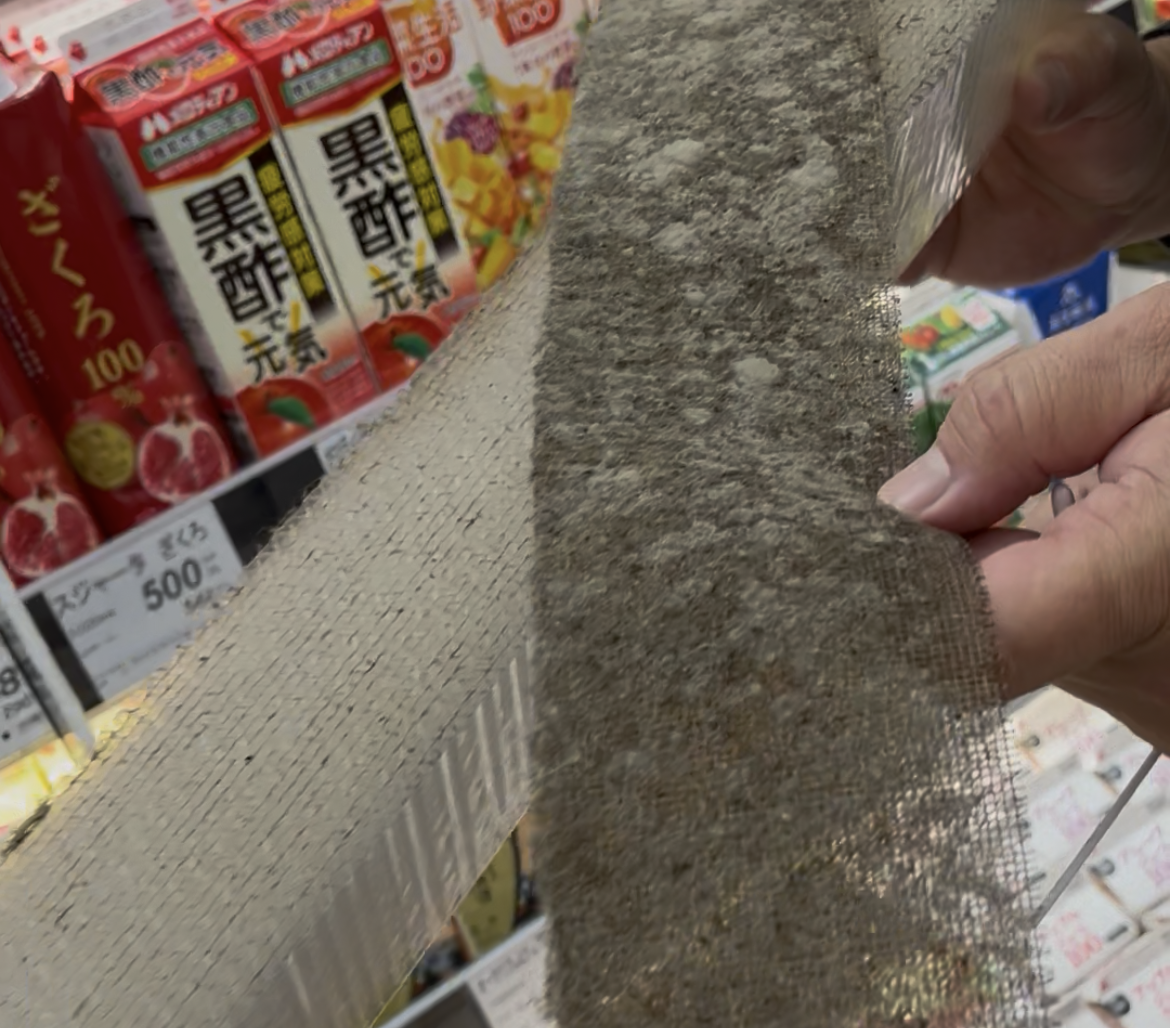

カビや汚れの付着を抑え、衛生状態を保つ
ハニカム防塵シートは、ホコリや汚れをシート側でキャッチする構造です。
抗菌素材を採用することで、カビや菌の繁殖を抑制し、ハニカム本体が不衛生な状態になるのを防ぎます。見えにくい場所だからこそ、「汚れにくい状態をつくる」という考え方で衛生管理をサポートします。
冷却効率の低下を防ぎ、省エネにも貢献
ハニカムにホコリが溜まると、冷気の流れが乱れ、冷蔵ショーケースの冷却効率が低下します。ハニカム防塵シートを設置し、定期的にシート交換を行うことで目詰まりを防止。結果として、冷却効率を保ち、電力消費の増加を抑える効果が期待できます。

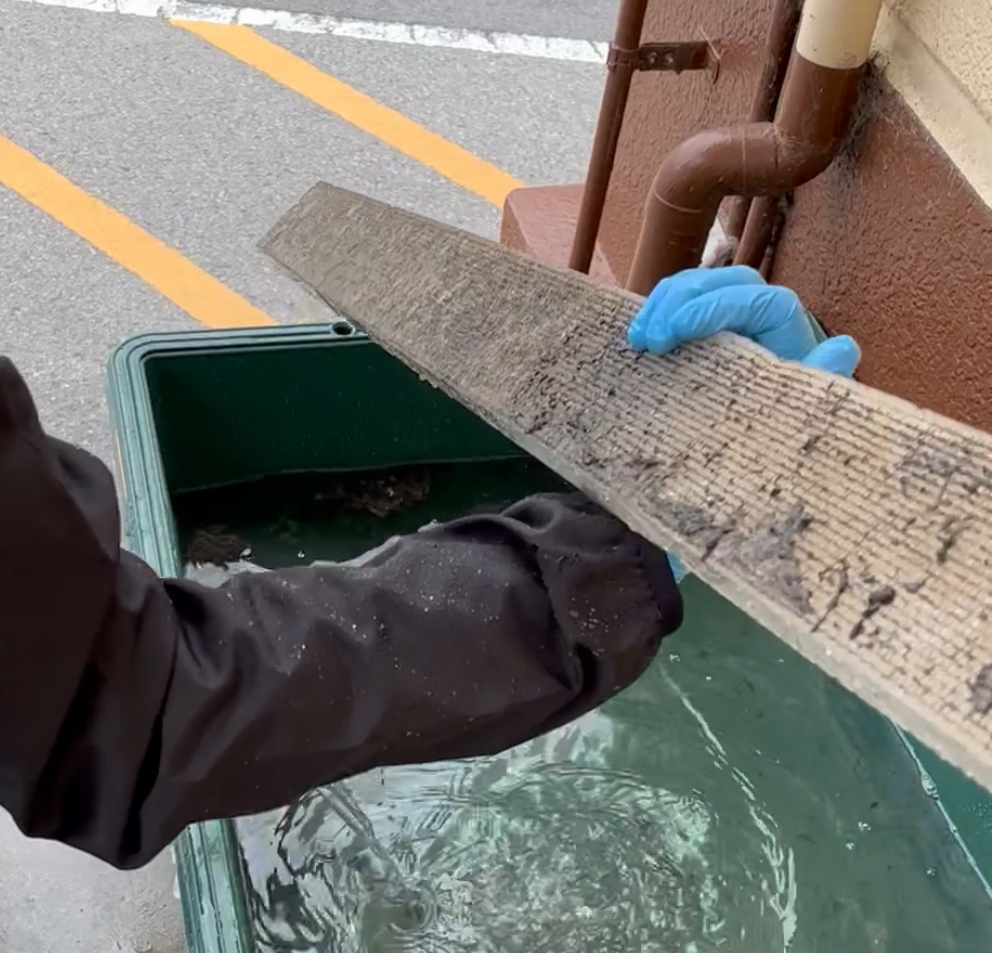

清掃作業を減らし、現場の負担を軽減
従来のハニカム清掃は、取り外し・洗浄・乾燥・再設置といった工程が必要で、時間と人手がかかる作業でした。ハニカム防塵シートなら、汚れたシートを交換するだけ。清掃にかかる手間と作業時間を大幅に軽減できます。
を設置しておけば楽々!!
EASY TO USE
ハニカム防塵シートを装着しておけば、定期清掃での作業もスピーディー。

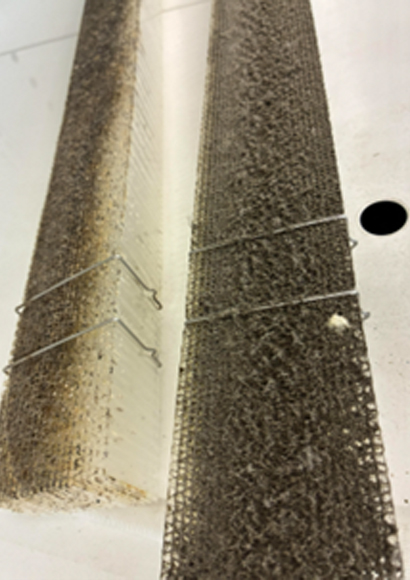

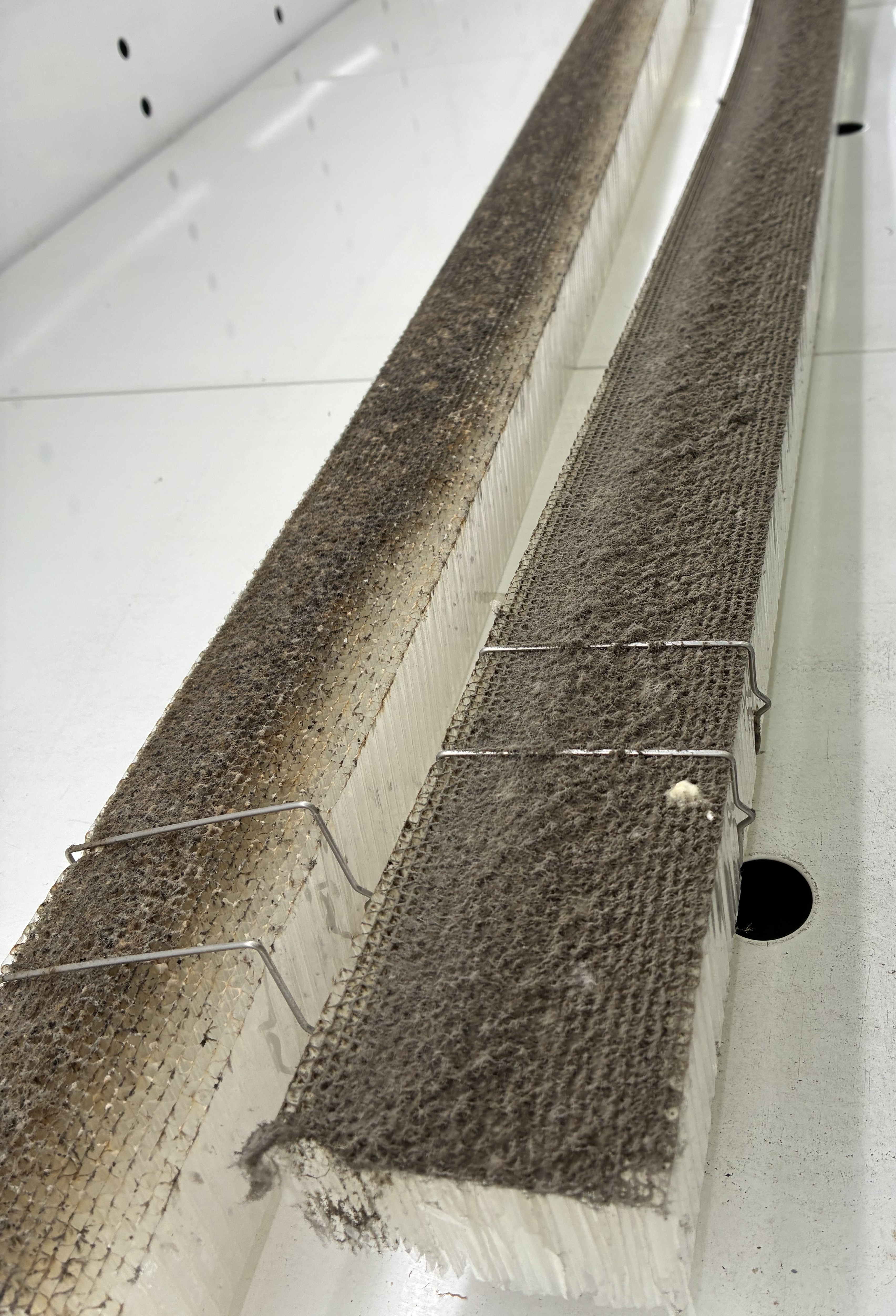

防塵シート未使用状態
▶

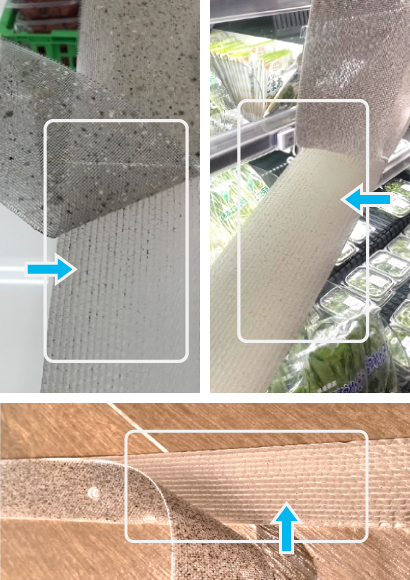

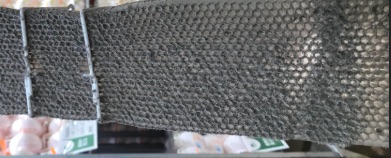

抗塵シートでハニカムはキレイ

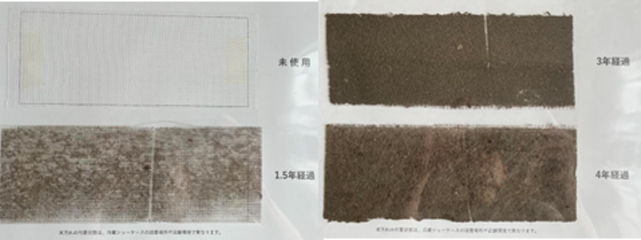

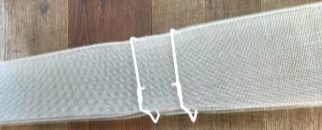

未使用の
ハニカム防塵シート
1.5・3・4年間設置で
汚れが付着した
ハニカム防塵シート

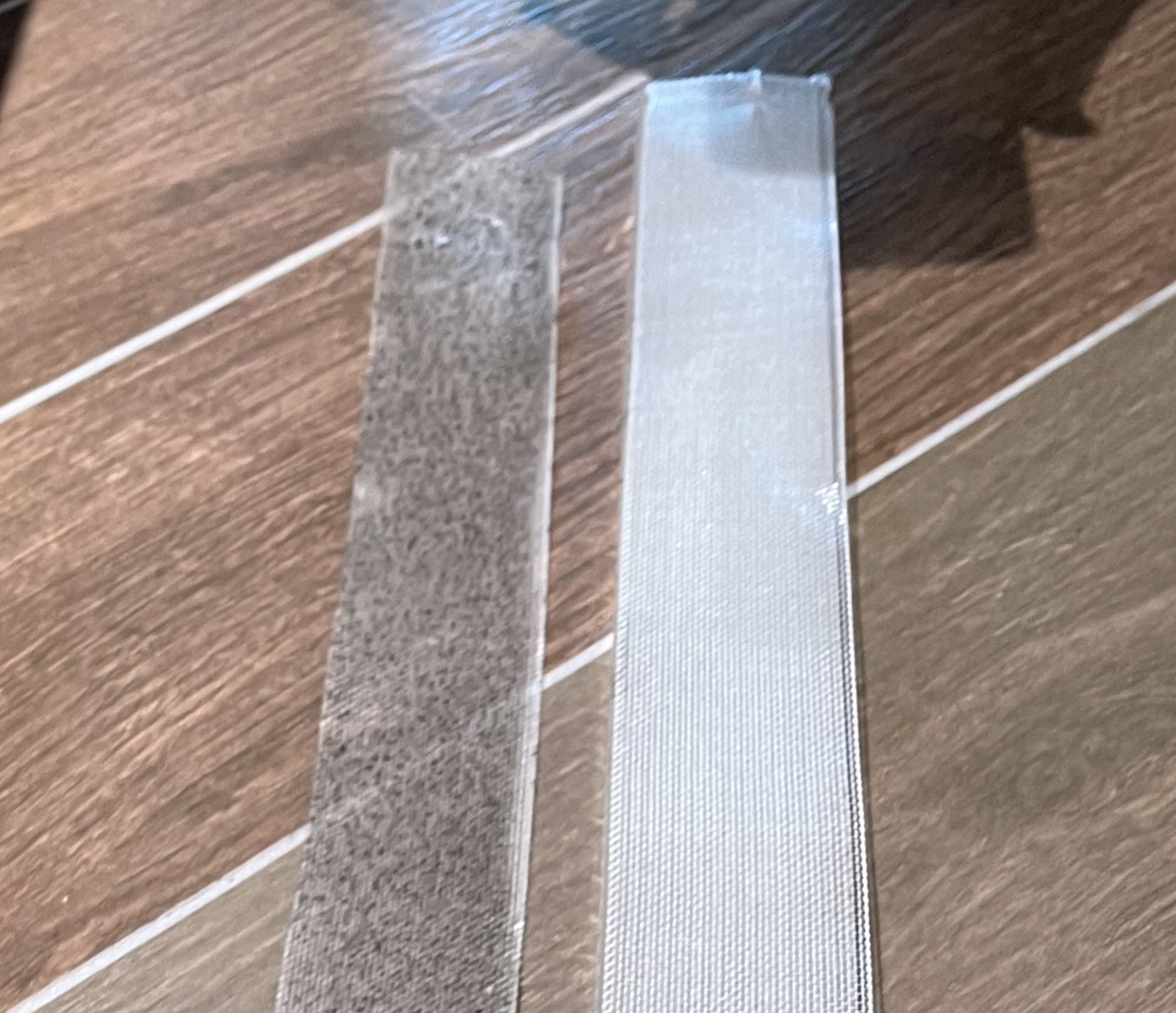

上が未使用のハニカム防塵シート
下が２年間設置で汚れが付着したハニカム防塵シート
大量の雑菌とカビ菌が検出されました。
・店舗のロケーションや床の清掃状態、冷蔵ショーケースの設置位置によって、ハニカム防塵シートの汚れ具合には差が生じます
・新品または洗浄し機能回復したハニカム防塵シートを貼り、シートを定期交換する事でホコリの付着防止と省エネ＆不衛生状態の改善が図れます。
の交換方法
HOW TO USE
ハニカム防塵シートを装着しておけば、定期清掃での作業もスピーディー。
約5〜7分／冷蔵ケース1台
STEP
01
ハニカムを
取り外す
▶
STEP
02
汚れたシートを
取り外す
▶
STEP
03
新品のシートを
設置
▶
STEP
04
シートを金具で
取り付け
▶
STEP
05
ハニカムの
取り付け
店舗スタッフの方でも対応でき、日常業務の中で無理なく交換が可能です。
商品ラインナップ
ハニカム
防塵シート
PE24シート
形状
シート
シート
シート
シート
シート
幅
50mm
70mm
80mm
90mm
100mm
長さ
900mm
1200mm
900mm
1200mm
900mm
1200mm
900mm
1200mm
900mm
1200mm
品番
PE24-50×900
PE24-50×1200
PE24-70×900
PE24-70×1200
PE24-80×900
PE24-80×1200
PE24-90×900
PE24-90×1200
PE24-100×900
PE24-100×1200
参考価格
(税別)
お問い合わせください
お問い合わせください
お問い合わせください
お問い合わせください
お問い合わせください
ハニカム
防塵シート
PE24ロール
形状
ロール
ロール
ロール
ロール
ロール
幅
50mm
70mm
80mm
90mm
100mm
長さ
48m
48m
48m
48m
48m
品番
PE24-R50
PE24-R70
PE24-R80
PE24-R90
PE24-R100
参考価格
(税別)
お問い合わせください
お問い合わせください
お問い合わせください
お問い合わせください
お問い合わせください
CONTACT
冷蔵ショーケースの「清掃・カビ対策」を、もっと簡単に。
清掃し続けるしかなかった冷蔵ショーケースのカビ対策を、
「設置するだけ」の新しい方法へ。
ハニカム防塵シートが、清潔で安心な売場づくりを支えます。

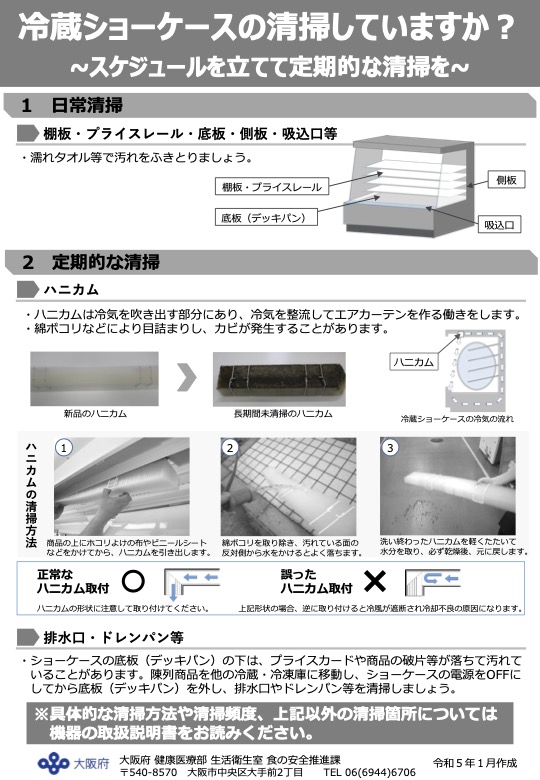

社会的背景（食の安心安全）
2021年6月1日 HACCP（ハサップ）導入が義務化された事により、
食品・食材提供を生業とする全ての事業者は、入荷・保管・加工・包装・陳列等
あらゆる角度から衛生管理体制を一層整備する事が求められる事になりました。
冷蔵ショーケースのハニカムは、陳列棚と同様に常に清潔な状態を保つ必要がありますが、 カビ菌が発生するほどの不衛生な状態になっても、放置されている事例が多数見受けられます。
既に大阪府は、保健所に対し 立入検査で
管理不備を指摘するように指示しました。
自治体初の保健所による「不衛生状態の是正指導」は、今後 全国の自治体に波及していく事になります。
食品小売事業者の「不衛生状態の改善怠慢」は、遠からず消費者の知るところとなり、 怠る企業は厳しく対応を迫られるでしょう。
見えない食品販売店の問題点
日本国内には250万台以上の冷蔵ショーケースが設置されていますが、
適切な管理、清掃が行き届いていないハニカムが多数存在しているのが現状です。

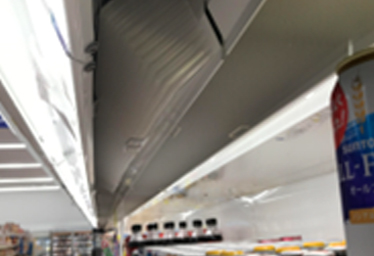

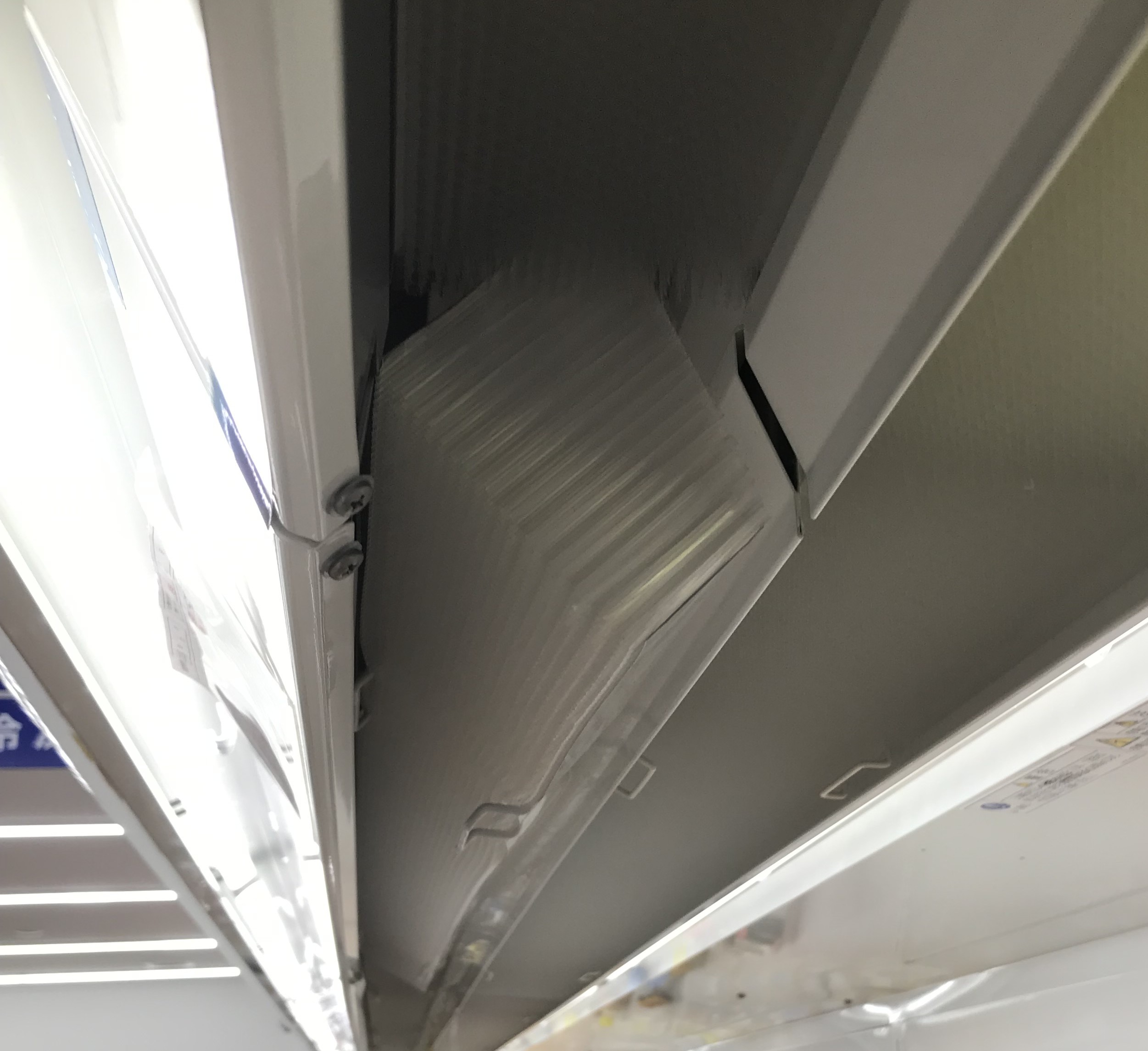

ドラッグストア

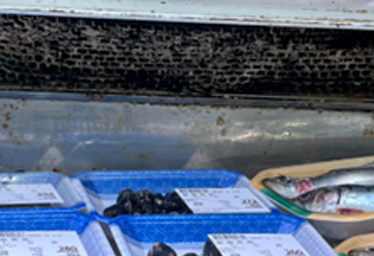

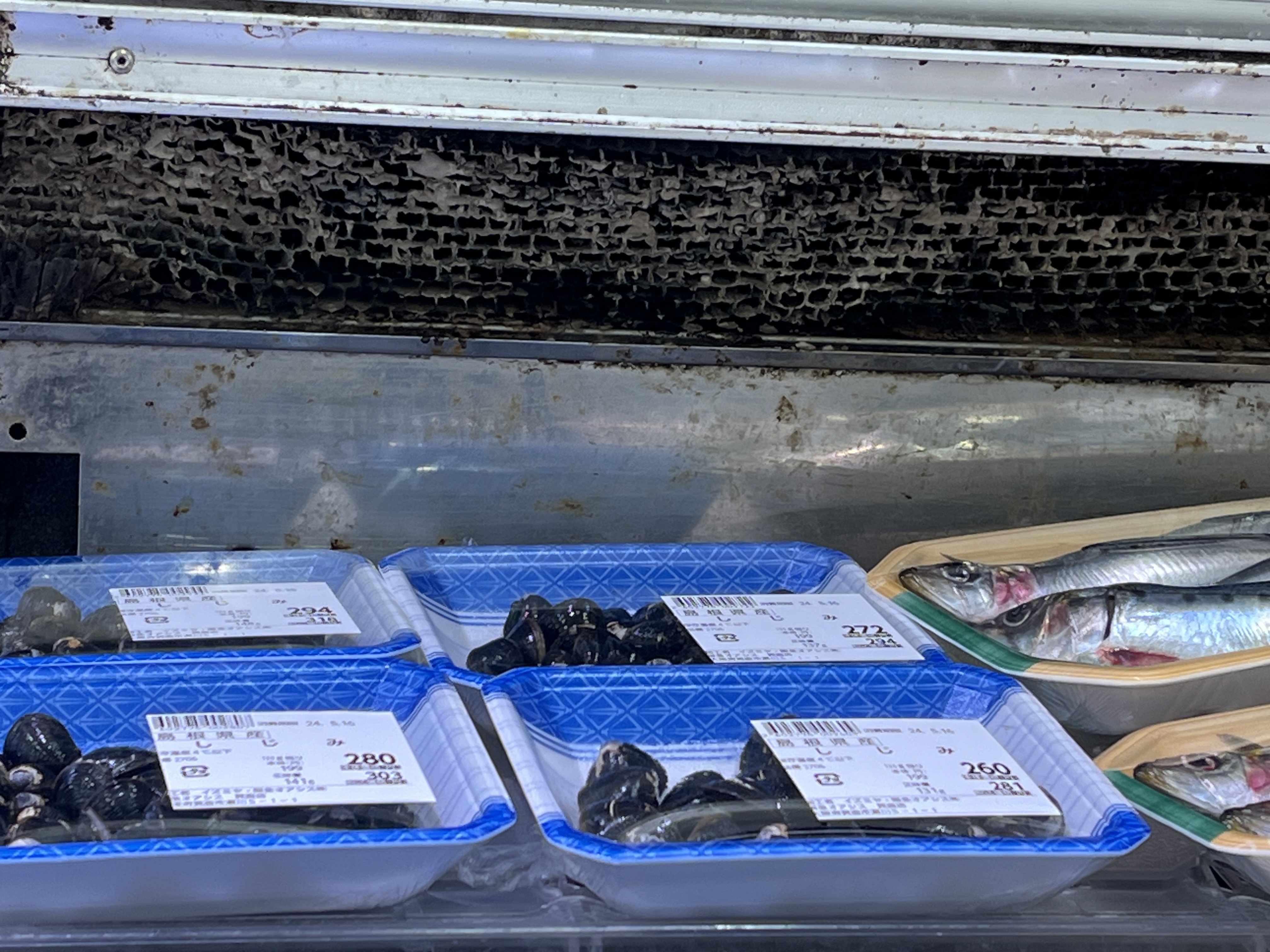

スーパーマーケット

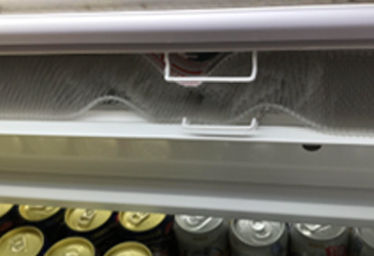

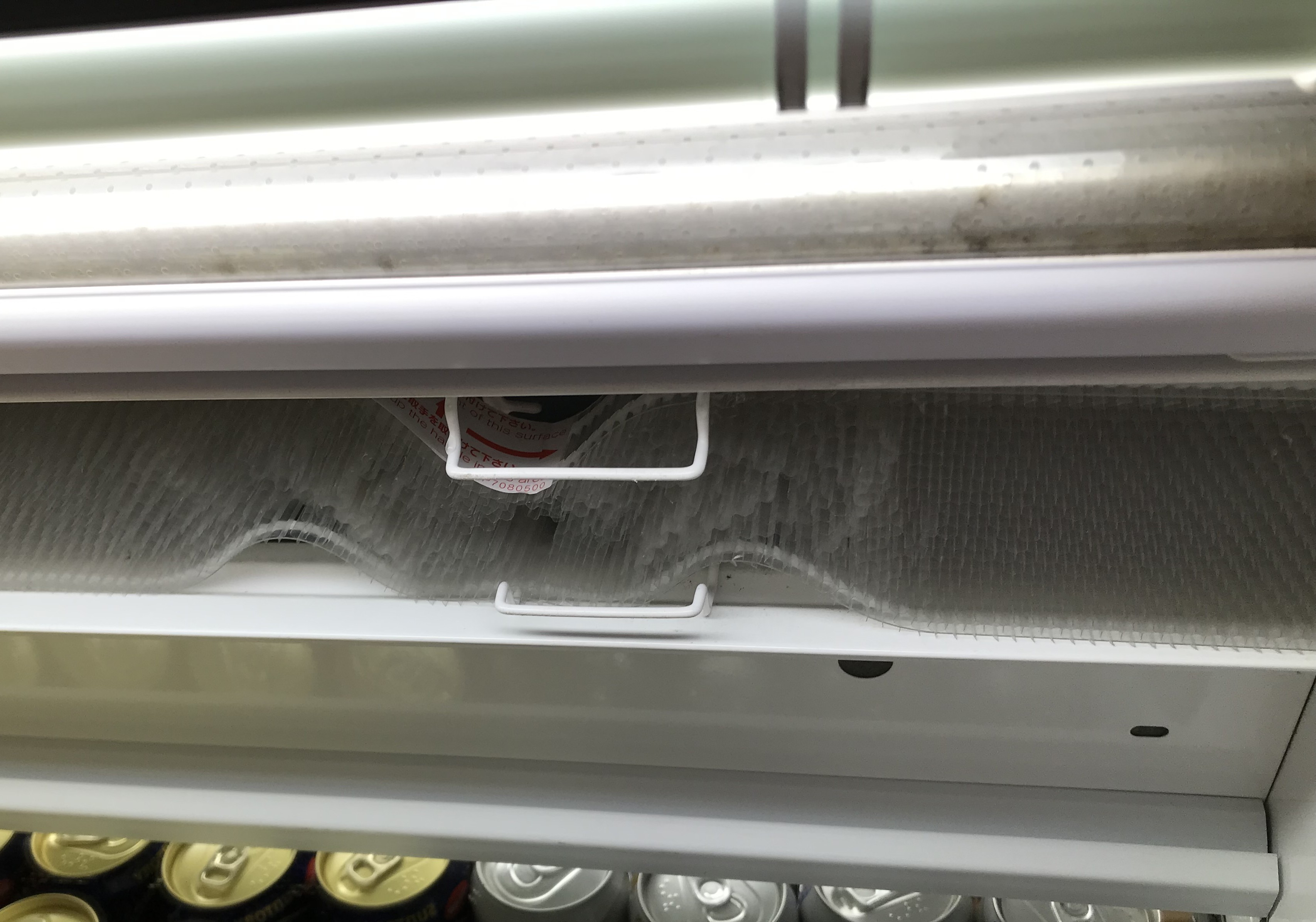

生協
コンビニエンスストア
ハニカム付着ホコリカビ・菌

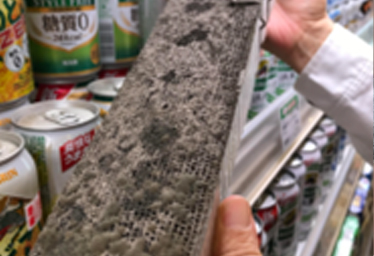

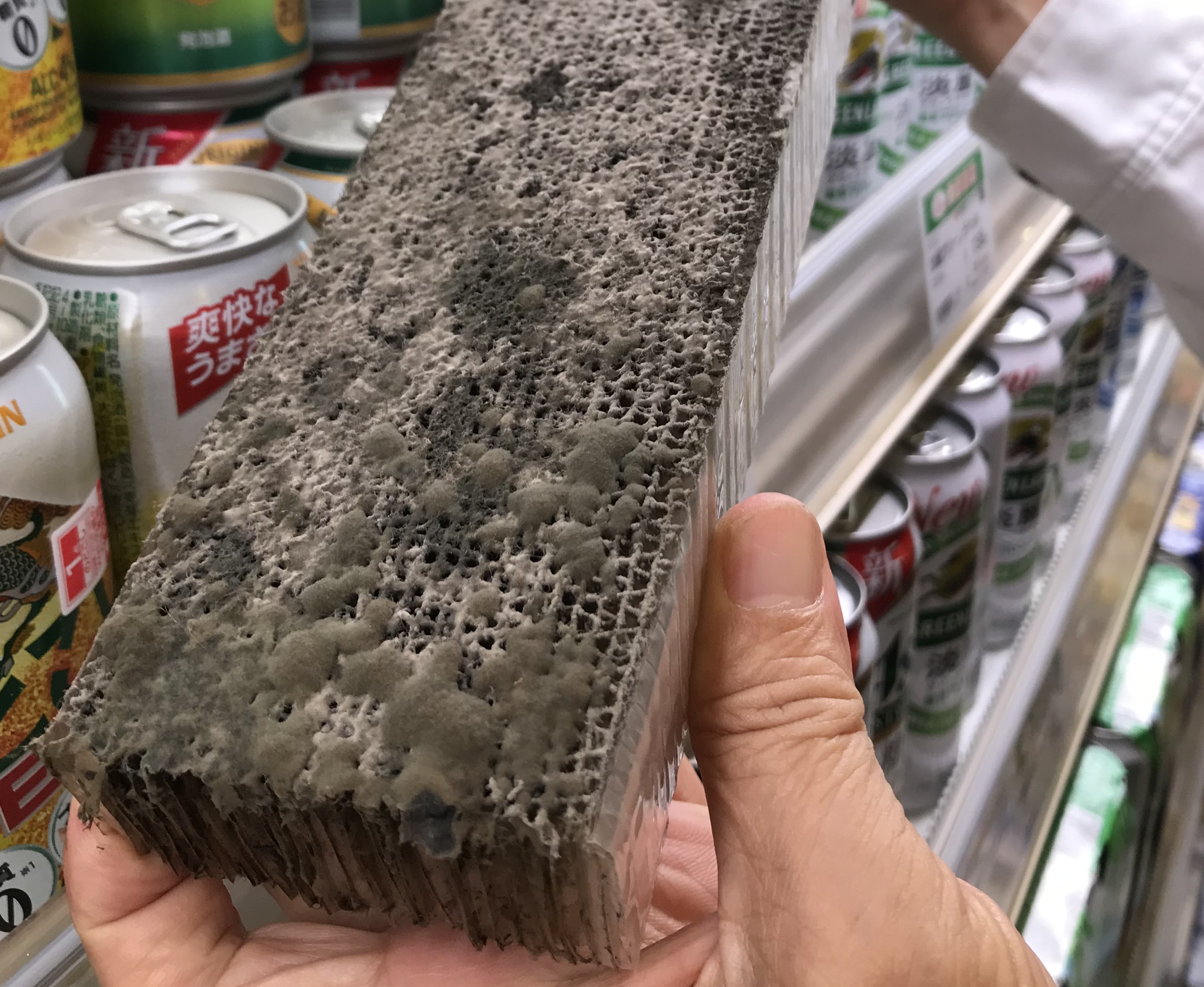

ホコリが層をなし
ハニカムに付着し不衛生な状態
省エネの観点からのハニカム清掃
電気料金の高騰は、今後も企業収益を益々圧迫して行きます。
ハニカムが綿ボコリなどで目詰まりしますとエアカーテンの力が落ち、 冷却能力が落ちると共に消費電力が年間5～10％増加します。
また店内天井に水滴がつきやすくなり陳列商品に影響をおよぼすこともあります。
電気料金の節約の為、半年に1回の割合で定期的に清掃してください。
コメント・画像：冷ケース・メーカーHPより
正常なハニカムの店舗は、目詰まり状態の店舗に比べ
年間120万円強の電気代削減が図れます。
● 50～60台の冷ケース設置店舗の場合
● 電力単価 24円/Kwhで試算
しかし、ハニカムの清掃励行は、本数＆作業工程の多さで簡単では有りません。
消費電力量の実測テスト
実際に比べてみました
ホコリで目詰まりしたハニカムを清掃して冷気の流れを回復すると、
消費電力量低減に効果があるかを、同規模の清掃実施店・未実施店で比較してみました。
1.データ計測結果
清掃実施店舗
清掃未実施店舗
前年度（kwh）
63,681
65,131
今年度（kwh）
55,843
62,330
削減電力量
7,838
2,801
削減率
12.30%
4.30%
削減金額（円）
195,950
70,025
※ 電力単価 25円/kwh
2. 清掃実施効果の考察
● 年によって気温格差があるので、未実施店でも前年比4.3％電力量が減りました
● 同額分（4.3％）を清掃実施店削減率（12.3％）から引くと、実質8％の削減を示現 （195,950円 - 70,025円 = 125,925円）
● 上記清掃実施店舗、削減金額の70％＝約8.8万円/月（年間約100万円強）の電気代削減効果が期待できます（70%：店舗消費電力量の内、要冷機器の占有比率）

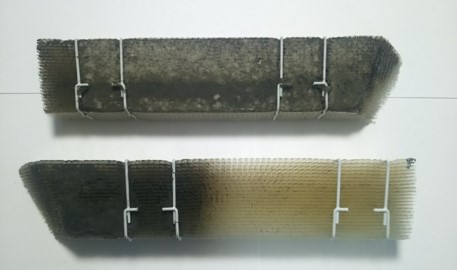

長年に渡り付着したホコリを洗浄した画像です。若干の色見は残りますがハニカム本来の機能を回復し、冷気はスムーズに整流回復しました。
「消費電力量削減＝CO2削減」による社会貢献
SDGs (持続可能な開発目標) とは
「誰1人取り残さない」という理念のもと、持続可能な社会を実現するために国連で採択された、2030年までに世界が取り組むことが求められている目標です。
▼１店舗で80万円の年間電気代を削減することは
⇒ CO2を25,104kg 排出削減する事にリンクします。
※ 50台の冷蔵ショーケース設置した店舗の場合
▼運営店舗数を80店舗と仮定した場合
⇒ 6,400万円の年間電気代削減
⇒ CO2は2,000㌧（2,008,320kg）排出削減
となり、大きな社会貢献に繋がります。
▼この削減量は１世帯当たりのCO2年間排出量が
1,500kg（電力使用量相当）ですので
⇒ 概ね1,300世帯分の年間排出量削減に相当します。
ハニカムの清掃時間を劇的に短縮します
従来の清掃方法
1
ハニカムの取り外し
2
洗い場まで運搬
3
洗剤による洗浄
4
流水による洗い流し
5
ハニカムの乾燥
6
ハニカムの取り付け
● ６尺ケース（幅180㎝）
● ハニカム6本
● 作業員3人の場合
所要時間：約60分/1台
▶
従来の清掃方法
1
ハニカムの取り外し
2
その場で抗菌シートを取り外し
新しいシートを装着
3
ハニカムの取り付け
● ６尺ケース（幅180㎝）
● ハニカム6本
● 作業員1人の場合
所要時間：約10分/1台
ハニカム防塵シート・1店舗の費用/1ヶ月
業種別の標準的な店舗での費用イメージ/1ヶ月です。
スーパーマーケット・生協
11,000円/月
冷蔵ショーケース：50台
防塵シート：ロールタイプ
ドラッグストア
1,600円/月
冷蔵ショーケース：6台
防塵シート：シートタイプ
コンビニエンスストア
550円/月
冷蔵ショーケース：3台
防塵シート：シートタイプ
● ハニカム防塵シートの費用目安であり、清掃、設置、交換作業費等は含まれていません。
防塵・省エネ・簡単設置のトリプル効果で、
不衛生状態の改善に貢献します！！
